Connecteurs de charge pour véhicule électrique

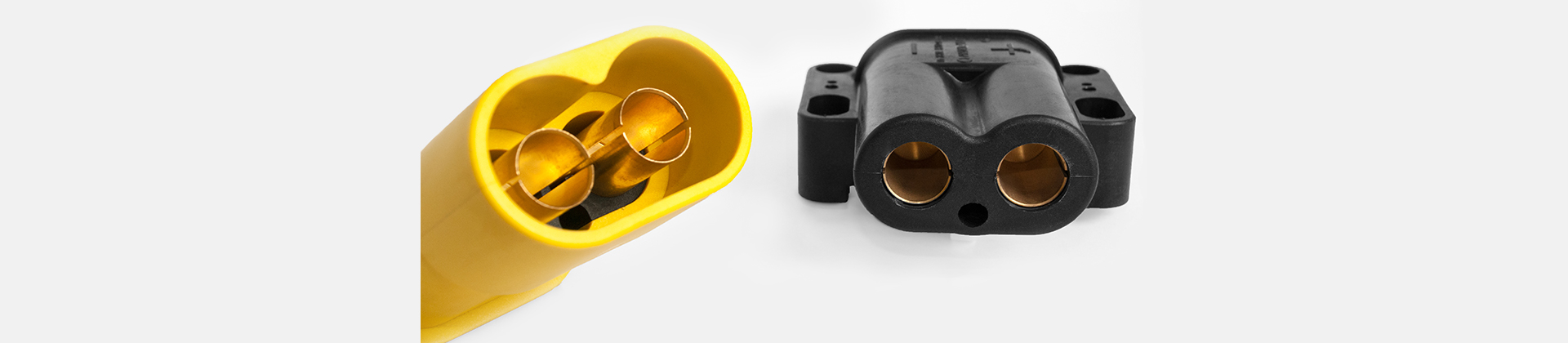

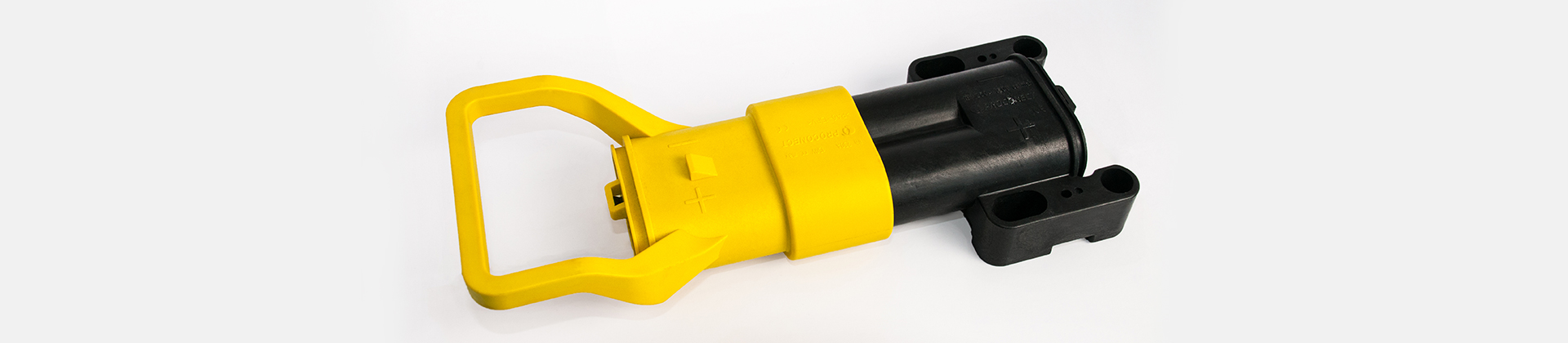

La prise Y est la seule prise disponible sur ce marché offrant un indice de protection IP54, pouvant ainsi répondre aux exigences de l'ADR 2013 et 2015.

Tension : 150 V max
Intensité : 250 A
Polarité : 2 contacts (+/-) + 1 contact pilote en option
IP 54 (avec accessoires d'étanchéité)
Boitier en polyamide chargé FV résistant aux acides.
Contacts: alliage de cuivre, à sertir ou à souder
Section de câble admissibles : 50 mm²
Température d'utilisation : de -40°C à +125°C
Accessoires d'étanchéité : tétine, joint, couvercle

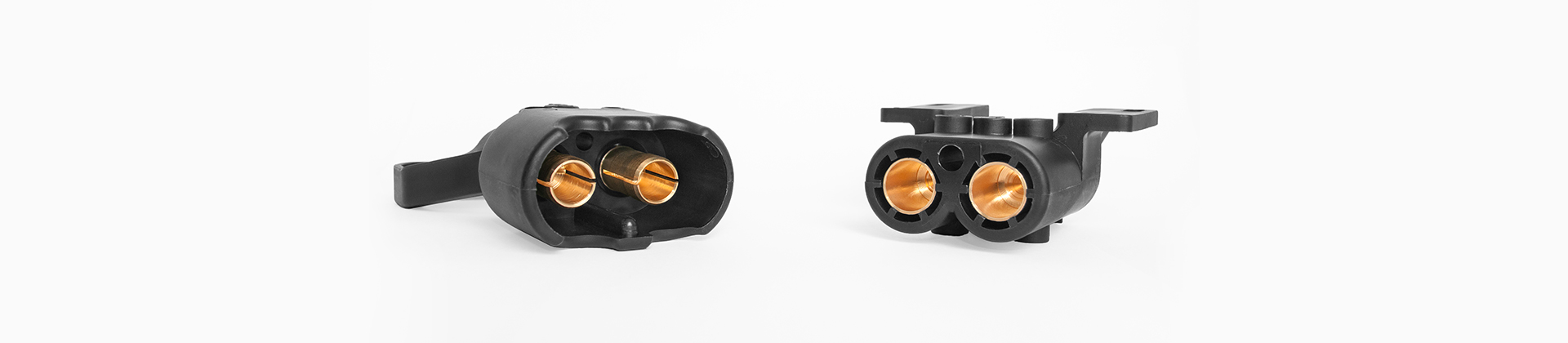

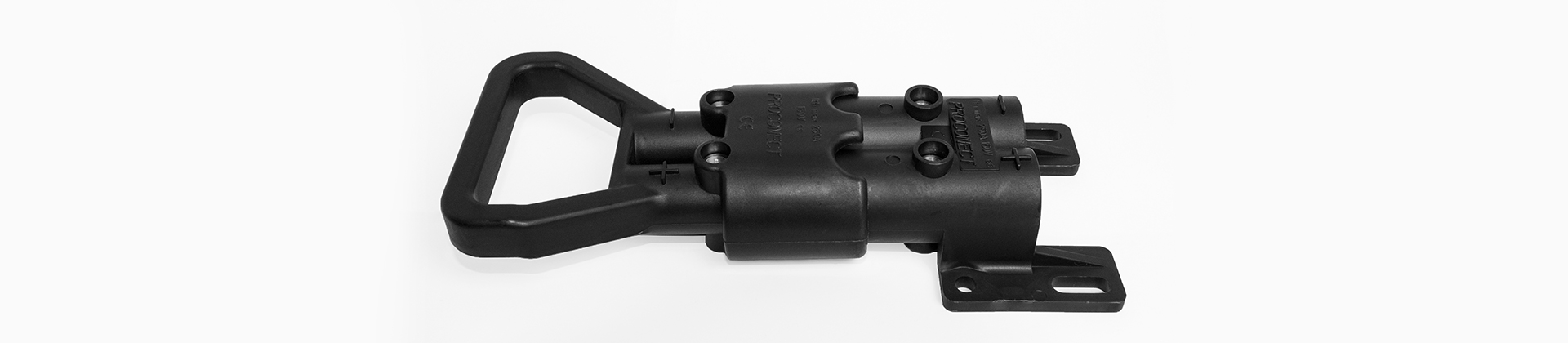

Intensité : 250 A
Polarité : 2 contacts (+/-) + 1 contact pilote en option
Boitier en thermoplastique
Contacts: alliage de cuivre, à souder
Section de câble admissibles : 50 mm²
Température d'utilisation : de -40°C à +125°C

La gamme CBE est disponible dans 2 tailles correspondant à 2 intensités nominales :

  • CBE 160 (160A)
  • CBE 320 (320A)

et en différentes couleurs correspondant à une tension d'usage.

Tension : 600 V max
Intensité : 160 A et 320 A
Polarité : 2 contacts (+/-) + 2 contacts pilotes en option
Boitier en polycarbonate ou polyamide résistant aux acides, bases et hydrocarbures.
Contacts: cuivre électrolytique, argenture galvanique, protection anticorrosion, à sertir ou à souder.
Ressorts: acier inoxydable
Sections de câble admissibles : max. 70 mm²
Température d'utilisation : de -40°C à +125°C
Conforme à la norme NF EN 1175-1

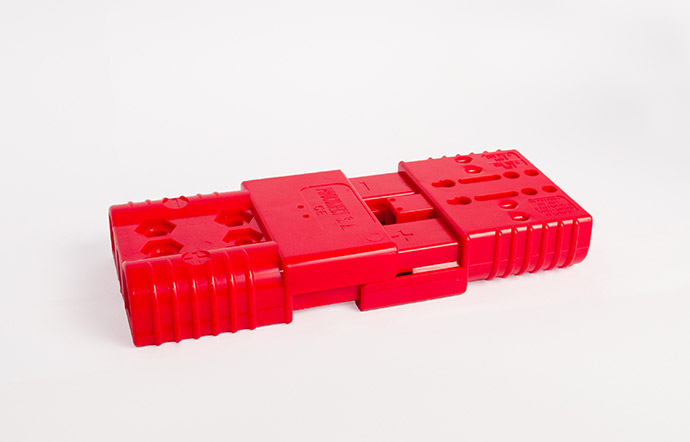

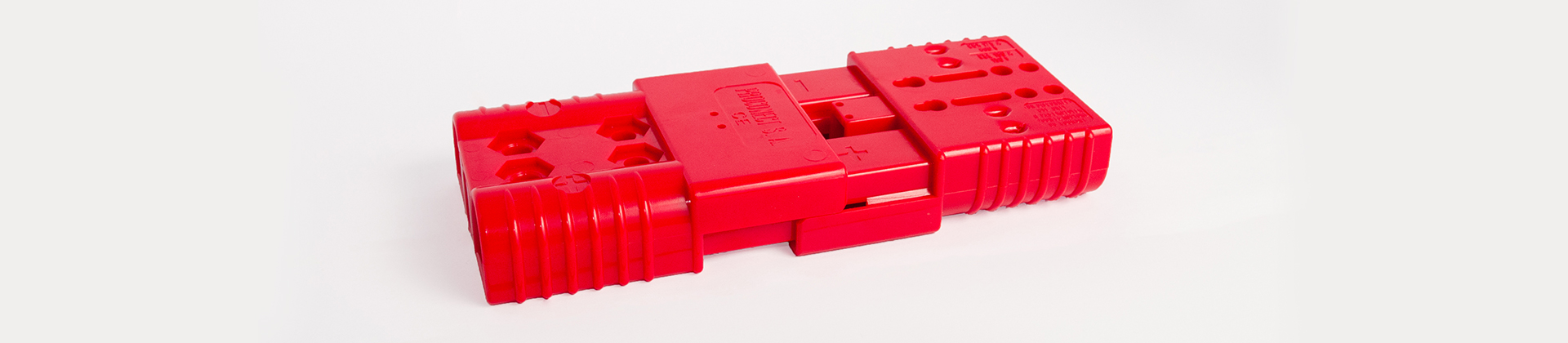

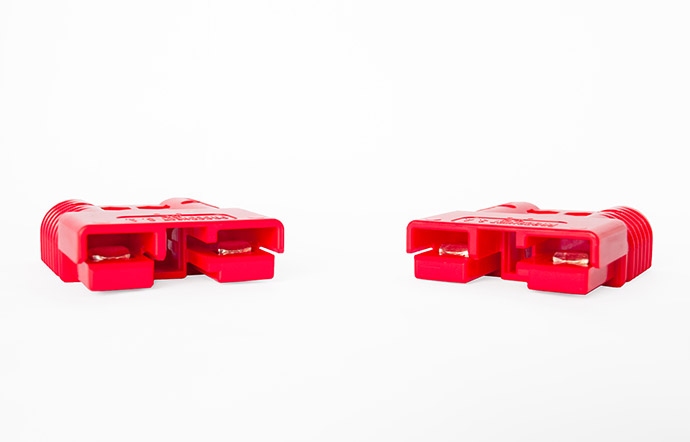

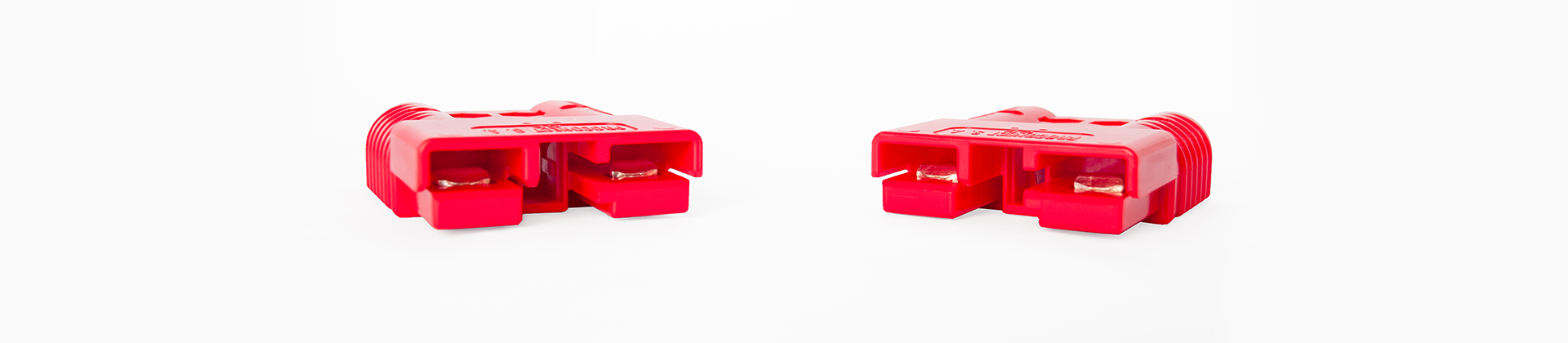

La gamme CBX est disponible dans 2 tailles correspondant à 2 intensités nominales :

  • CBX175 (175A)
  • CBX350 (350A)

et en différentes couleurs correspondant à une tension d'usage.

Tension : 600 V max
Intensité : 175 A et  350 A
Polarité : 2 contacts (+/-) + 2 contacts pilotes en option
Boitier en polycarbonate ou polyamide résistant aux acides, bases et hydrocarbures.
Contacts: cuivre électrolytique, argenture galvanique, protection anticorrosion, à sertir ou à souder.
Ressorts: acier inoxydable
Sections de câble admissibles : max. 70 mm²
Température d'utilisation : de -40°C à +125°C

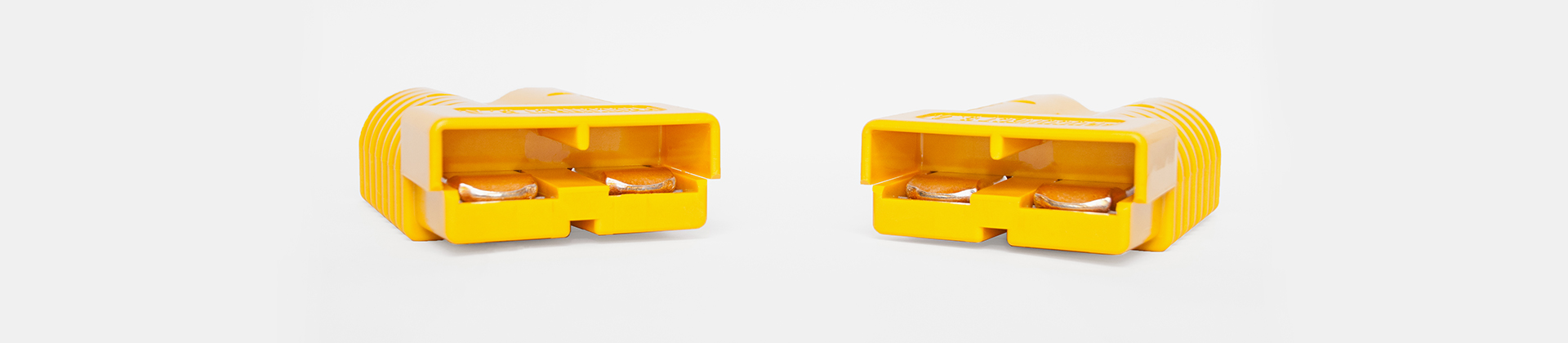

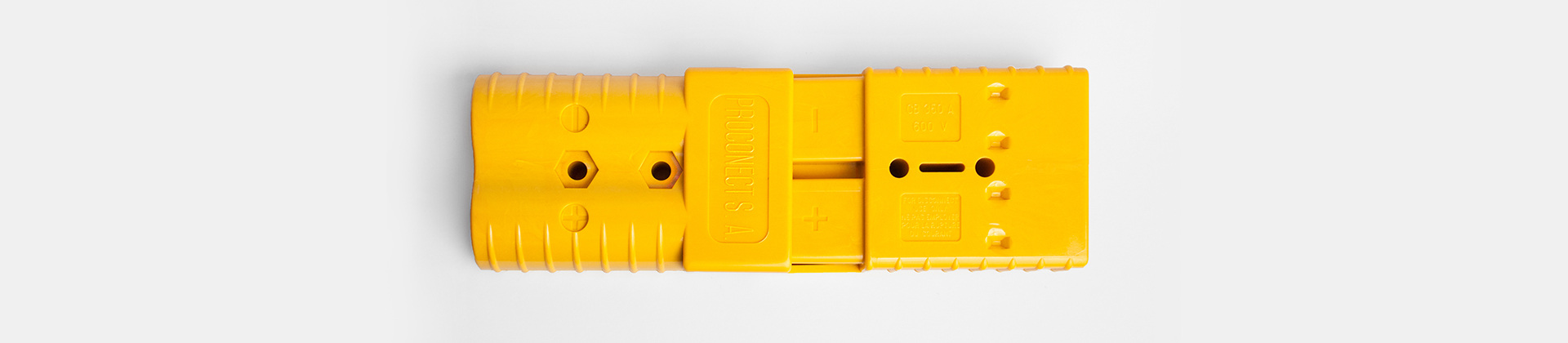

La gamme CB est disponible dans 3 tailles correspondant à 3 intensités nominales :

  • CB50 (50A)
  • CB175 (175A)
  • CB350 (350A)

et en différentes couleurs correspondant à une tension d'usage.

Tension : 600 V max
Intensité : de 50 à 350 A
Polarité : 2 contacts (+/-)
Boitier en polycarbonate ou polyamide résistant aux acides, bases et hydrocarbures.
Contacts : cuivre électrolytique, argenture galvanique, protection anticorrosion, à sertir ou à souder.
Ressorts : acier inoxydable
Sections de câble admissibles : max. 70 mm²
Température d'utilisation : de -40°C à +125°C

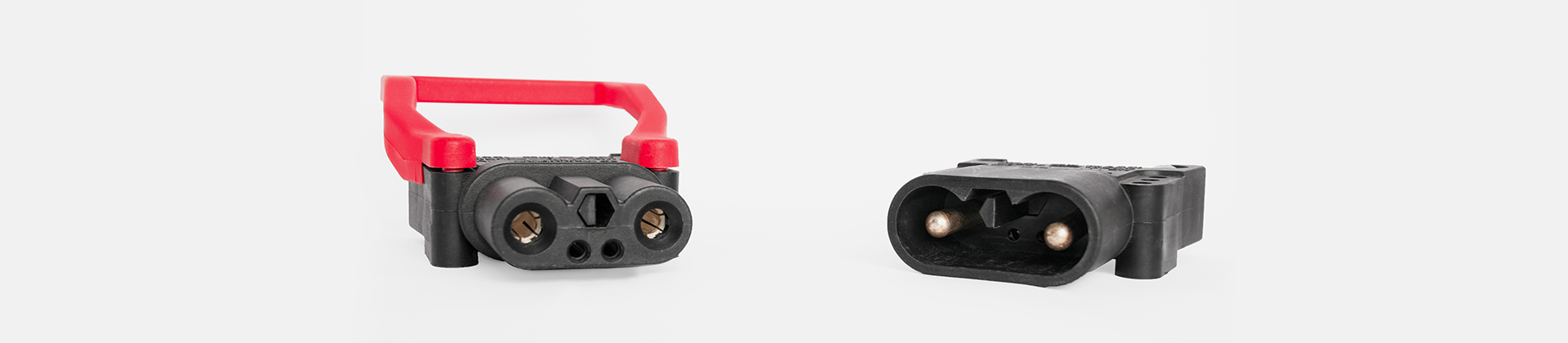

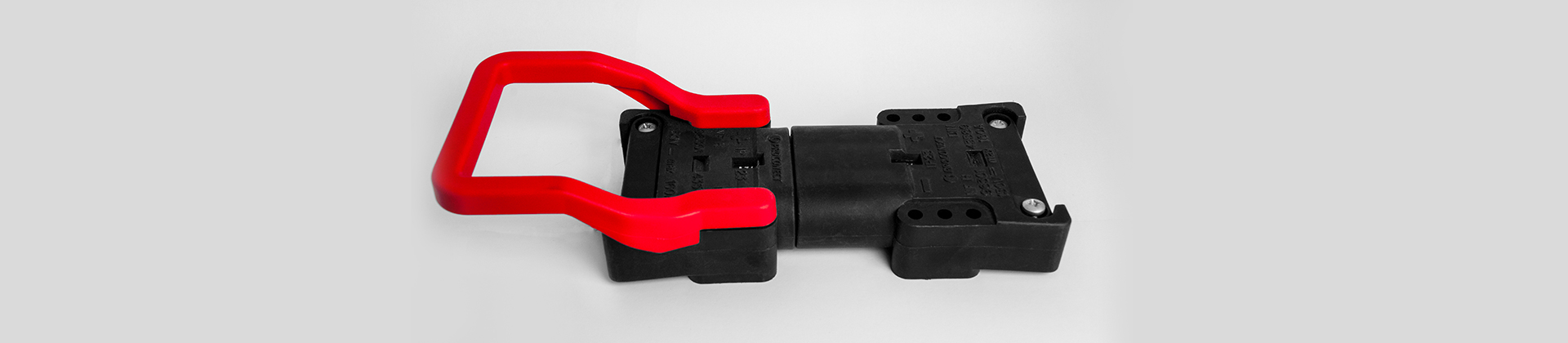

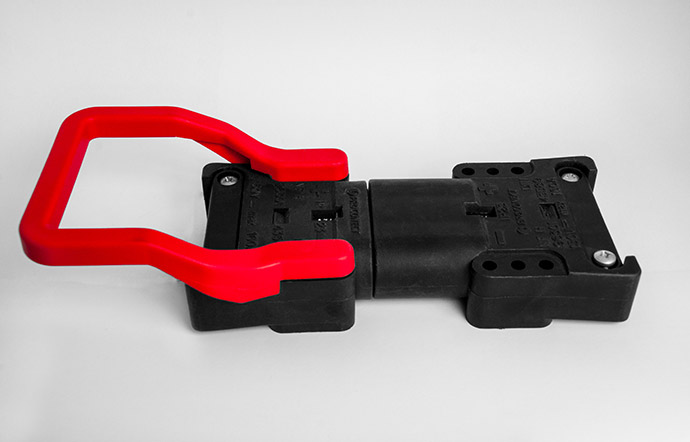

La gamme NF est disponible dans 4 tailles correspondant à 4 intensités nominales :

  • NF80 (80A)
  • NF100 (100A)
  • NF160 (160A)
  • NF320 (320A)
Tension max.  : 150V DC
Intensité : de 80A à 320A
Polarité : 2 contacts (+/-) + 2 contacts auxiliaires en option
IP 23
Boitier en thermoplastique résistant aux acides
Contacts : alliage de cuivre argenté, à sertir ou souder
Doigt de codage indiquant la tension utilisée
Sections de câble admissibles : max. 95mm²
Température d’utilisation : - 20°C / + 90°C
Conforme aux normes : NF EN 1175-1 / DIN 43589
