Connecteurs métalliques de puissance 200 A - 800 A

De part leur conception robuste, les connecteurs PROCONECT métalliques étanches IP67, 3PV et 3PX, trouvent leur place dans les applications dites "industrie lourde" telles que :

     - Les ports : alimentation de grues, ponts roulants, spreaders, alimentation des bateaux à quai (e-shore, cold ironing) : connecteurs portuaires

     - Les mines (non grisouteuses) : alimentation de tunneliers, roues-pelles, haveuses, excavatrices : connecteurs miniers

     - Les chemins de fer : liaison inter-caisse pour l'alimentation du système d'air conditionné, alimentation des trains pendant leur stationnement dans les ateliers d'entretien (stinger)... : connecteurs ferroviaires

     - Les aéroports : alimentation des hangars de maintenance des avions au sol...

Différentes options telles que des bouchons de fiche, microswitch, systèmes de serrures, dérivations pour fibre optique, isolants spéciaux sont disponibles.

PROCONECT conçoit également des coffrets portuaires étanches pour utilisation en surface ou en fosse. Des équipements spéciaux (interrupteur, disjoncteur...) peuvent être ajoutés.

Des études personnalisées sont réalisées pour chaque demande.



Toutes les prises PROCONECT des séries 3PV et 3PX sont classées IP67, IK10.

Elles sont utilisées pour des applications d'intensités élevée : 200A / 320A / 400A / 500A / 630A / 800A.

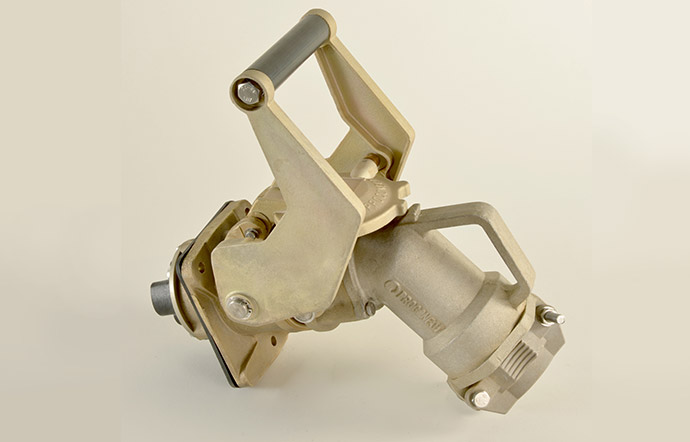

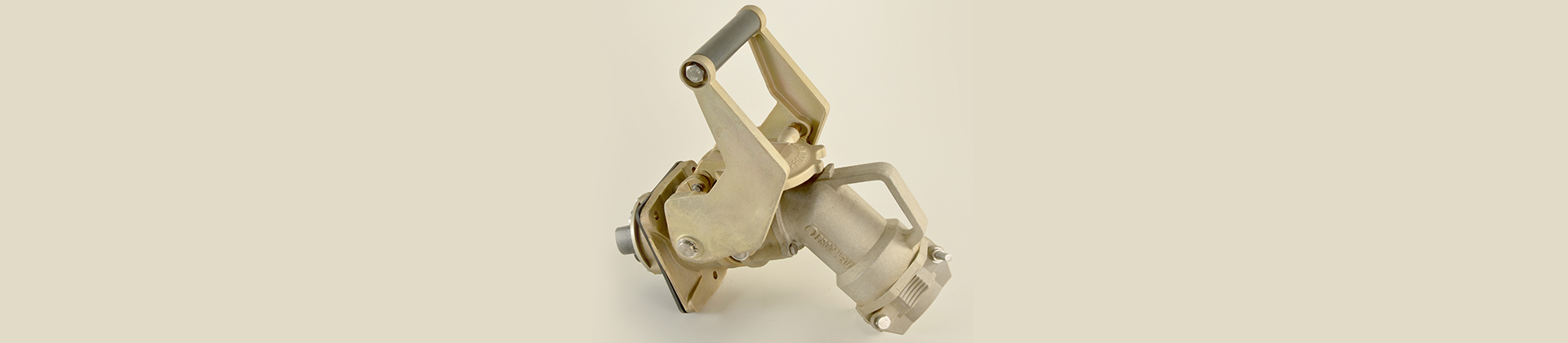

De conception étanche et très robuste, la gamme 3PX PROCONECT est le connecteur idéal pour la connexion des grues portuaires (ERTG) (connecteurs pour grues).

La gamme 3PX PROCONECT est également standardisée dans les applications bord à quai (eshore, cold ironing) selon la norme IEC 80005/1 et IEC 80005/3.

On la trouve également dans les applications ferroviaires, type liaison inter-caisse (connecteurs ferroviaires).

La connexion se fait à l’aide d’un bras levier, spécialement recommandé pour les applications fréquentes ou si les prises sont soumises à des vibrations.


La gamme 3PX se décline en 3 tailles différentes :

  • 3PX4 : 200A-250A
  • 3PX5 : 320A-570A
  • 3PX6 : 630A-800A
Tension max.  : 3.3 kV
Polarité : 3P+N+2p
IP 67 - IK 10
Sections de câble admissibles : max. 240 mm²
Carcasses : alliage d’aluminium résistant à la corrosion
Contacts: alliage de cuivre à sertir ou à souder
Visserie : inox
Température d’utilisation : - 30°C / + 60°C
Conforme aux normes :
IEC 60309-1  NFC63300  IEC 60529
Décret n° 88-1056

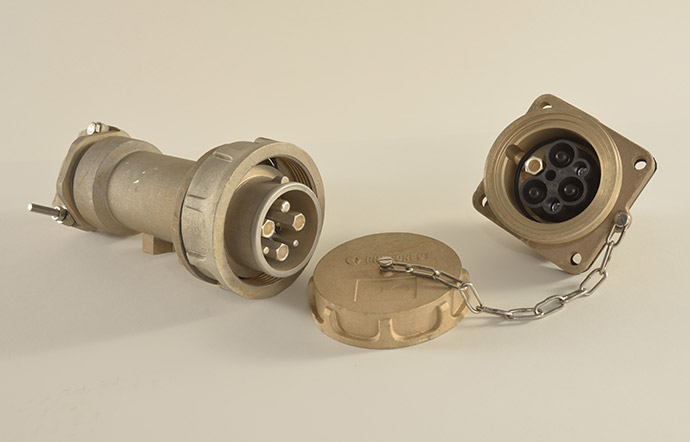

De conception étanche et très robuste, la gamme 3PV PROCONECT est le connecteur idéal pour la connexion d’engins miniers (pelleteuses, excavatrices…), car elle permet de fabriquer des rallonges mâle/femelle au fur et à mesure que les engins s'éloignent du poste d'alimentation.

La connexion se fait à l’aide d’un écrou vissé et permet un raccord simple, efficace et étanche.


La gamme 3PV se décline en 3 tailles différentes :

  • 3PV4 : 200A-250A
  • 3PV5 : 320A-570A
  • 3PV6 : 630A-800A
Tension max.  : 3.3 kV
Polarité : 3P+N+2p
IP 67 - IK 10
Sections de câble admissibles : max. 240 mm²
Carcasses : alliage d’aluminium résistant à la corrosion
Contacts: alliage de cuivre à sertir ou à souder
Visserie : inox
Température d’utilisation : - 30°C / + 60°C
Conforme aux normes :
IEC 60309-1  NFC63300  IEC 60529
Décret n° 88-1056
